雙軸電動轉臺可以產生兩個方向的角位置、角速率和角加速度等運動激勵,主要用于慣性系統、慣性器件的角位置、速率測試,也可以實現二個旋轉方向的運動模擬、伺服、仿真及角振動等動態運動;可配套溫箱進行高、低溫環境試驗;
指標:
需求 | 常規指標 | 可調整指標(Max) | 非標可定制范圍 |
功能 | 速率、位置 | 速率、位置 | 速率、位置 |
結構形式 | 外俯仰內方位 外方位內俯仰 | ||
最大負載重量 | 45KG | 60kg | ~1000kg |
臺面尺寸 | Φ450 | / | 定制 |
臺面平面度 | 0.03mm | 0.01mm | 0.01mm~0.1mm |
臺面跳動量 | 0.03mm | 0.01mm | 0.01mm~0.1mm |
位置精度 | ±3" | ±1" | ±1"~30" |
位置分辨率 | 0.36" | 0.036" | ~0.036" |
速率范圍(內、外) | 0.001~1000°/s | 內:0.001~3000°/s 外:0.001~1200°/s | ~ |
加速度 | 300°/s2 | 500°/s2 | 定制 |
速率精度及平穩性 | 5ppm | 1ppm | 1ppm~5ppm |
速率分辨率 | 0.001°/s | / | / |
接口 | RS232 | / | RS422、RS485等 |
滑環 | 60環 | / | ~環 |

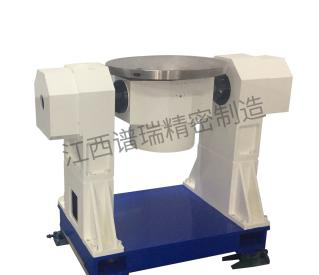

外俯仰內方位形式
