多自由度運動平臺是指有三個以上自由度的運動模擬設備,通過各個自由度的組合運動能夠模擬出空間各種復雜的運動形式。可以模擬飛機、車輛、坦克、船舶等各種運動載體的運動,能夠?yàn)閷?dǎo)航與制導系統及器件、機載武器系統、艦載武器系統、偵察系統、載荷穩定系統等精密儀器及設備提供動態性能測試所需的逼真運動環境,對其進行試驗研究和性能考核,可廣泛應用于飛行仿真與模擬、艦船仿真與模擬等運動模擬與半實物仿真系統。
功能 | 常規六自由運動模擬 | 可定制范圍 |
滿負載重量 | 1000KG | ~5000KG |
臺面尺寸 | Φ1200mm | ~ |
角運動范圍 (滾轉、俯仰、偏航) | ±23°、±23°、±25° | ±30°、±30°、±30° |
直線運動范圍 (縱向、橫向、長降) | ±0.3m、±0,3m、±0.2m | ±0.5m、±0,5m、±0.35m |
角速度 (滾轉、俯仰、偏航) | 30°/s、30°/s、30°/s | 60°/s、60°/s、60°/s |
線速度 (縱向、橫向、長降) | ±0.3m/s、±0.3m/s、±0.3m/s | ±0.5m/s、±0.5m/s、±0.5m/s |
角加速度 (滾轉、俯仰、偏航) | ±200°/s2、±200°/s2±200°/s2 | ±600°/s2、±600°/s2±600°/s2 |
線加速度 (縱向、橫向、長降) | ±0.5g、±0.5g、±0.5g、 | ±0.8g、±0.8g、±0.8g、 |
設備重量 | 900KG | / |
外形尺寸 | 3000mm×3000mm×1800mm |

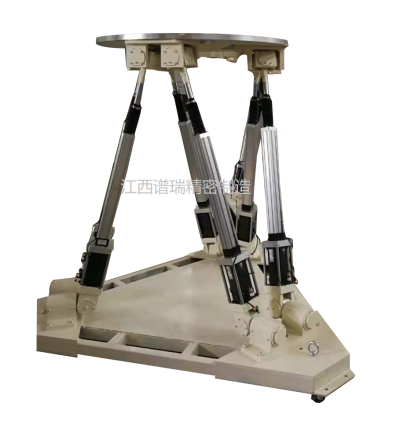

多自由度轉臺典型圖片
